Siłownik liniowy czy obrotowy – jakie są różnice i który wybrać w zależności od typu zaworu?

Odpowiedź nie jest uniwersalna, bo zależy przede wszystkim od konstrukcji zaworu oraz charakteru pracy instalacji. Poniżej przedstawiamy praktyczne porównanie siłowników do zaworów, które pomoże dobrać właściwe rozwiązanie.

Czym różni się siłownik liniowy od obrotowego?

Podstawowa różnica dotyczy rodzaju ruchu, jaki wykonuje siłownik:

Siłownik liniowy

• wykonuje ruch prostoliniowy (posuwisto-zwrotny)
• otwiera lub zamyka zawór poprzez wysuw trzpienia
• stosowany głównie w zaworach regulacyjnych

Siłownik obrotowy

• wykonuje ruch obrotowy (najczęściej 90°)
• obraca element zamykający (np. kulę lub przepustnicę)
• typowy dla zaworów odcinających

To podstawowe rozróżnienie determinuje dalszy dobór urządzenia.

Typy siłowników HVAC – gdzie stosuje się które rozwiązanie?

W instalacjach HVAC spotykamy dwa główne podejścia:

Siłowniki liniowe

Najczęściej stosowane w:

• zaworach grzybkowych
• zaworach regulacyjnych (2- i 3-drogowych)
• układach wymagających precyzyjnej regulacji przepływu

Jeśli potrzebny jest siłownik do zaworu liniowy, oznacza to zwykle, że instalacja wymaga płynnej modulacji (np. regulacja temperatury).

Siłowniki obrotowe

Wykorzystywane w:

• zaworach kulowych
• przepustnicach
• instalacjach, gdzie liczy się szybkie otwarcie/zamknięcie

Typowy przykład to zawór kulowy z siłownikiem, który działa na zasadzie obrotu o 90°.

Kiedy siłownik obrotowy będzie lepszym wyborem?

Oto sytuacje, w których siłownik obrotowy jest najlepszą opcją:

• gdy zawór działa w trybie ON/OFF
• gdy potrzebna jest szybka reakcja
• w instalacjach o mniejszej potrzebie precyzyjnej regulacji
• przy zaworach kulowych i przepustnicach

Siłowniki obrotowe są zwykle prostsze konstrukcyjnie i bardziej odporne na intensywną eksploatację.

Dobór siłownika do typu zaworu – najważniejsze zasady

Dobór siłownika do typu zaworu powinien zawsze zaczynać się od odpowiedzi na jedno pytanie: jak działa zawór?

Zasada 1: Typ ruchu zaworu

• zawór z ruchem liniowym → siłownik liniowy
• zawór obrotowy → siłownik obrotowy

Zasada 2: Funkcja instalacji

• regulacja → siłownik liniowy
• odcinanie → siłownik obrotowy

Zasada 3: Wymagana precyzja

• wysoka precyzja → liniowy
• wystarczające 0/1 → obrotowy

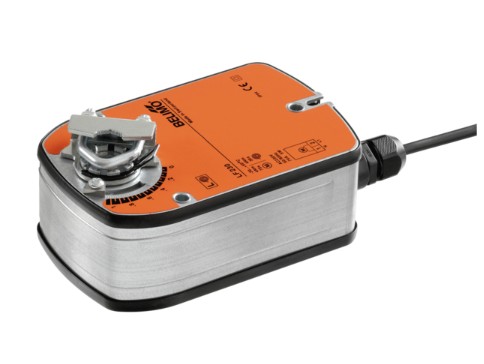

Siłowniki Belimo – sprawdzone rozwiązania w HVAC

W kontekście jakości i niezawodności warto wspomnieć o rozwiązaniach oferowanych przez Belimo.

Siłowniki Belimo są szeroko stosowane zarówno w wersjach:

• liniowych (do zaworów regulacyjnych)
• obrotowych (do przepustnic i zaworów kulowych)

Cechują się:

• wysoką trwałością
• precyzyjnym sterowaniem
• szeroką kompatybilnością z systemami automatyki budynkowej

Wnioski końcowe

Nie istnieje jedno uniwersalne rozwiązanie – wybór zawsze zależy od konkretnej aplikacji.

• Jeśli masz do czynienia z regulacją przepływu – wybierz siłownik do zaworu liniowy
• Jeśli pracujesz z zaworem odcinającym – postaw na siłownik obrotowy

Świadomy dobór siłownika do typu zaworu to nie tylko poprawne działanie instalacji, ale także jej trwałość i efektywność energetyczna.
