Zawory w automatyce HVAC to podstawowe urządzenia wykorzystywane w instalacjach klimatyzacji, wentylacji i ogrzewania. W zależności od rodzaju systemu w jakim mają być użyte do wyboru mamy wiele wariantów i modeli.

Czy zatem różnią się zawory mieszające od trójdrogowych i których należy kiedy użyć?

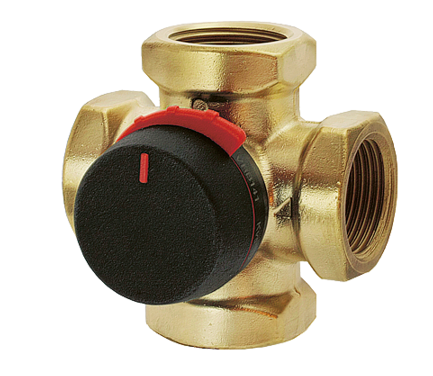

Zawory mieszajace VRG140 ESBE Astra Automatyka

Zawory mieszające (ang. mixing valves)

Co robią?

Zawór mieszający miesza dwa strumienie wody o różnych temperaturach (np. gorącą i zimną) w jeden strumień o pożądanej temperaturze.
Najczęściej stosowany jest do precyzyjnej regulacji temperatury w instalacjach grzewczych.

Jak działa zawór mieszający?

Zawory mieszające mają wejścia na wodę ciepłą i zimną, a jedno wyjście z wodą o zmieszanej temperaturze.
Reguluje się ilość wody gorącej i zimnej, by uzyskać ustawioną temperaturę.

Zastosowanie:

Ogrzewanie podłogowe — zawór mieszający do CO umożliwia precyzyjne nastawienie temperatury wody zasilającej pętle.
Przy systemach, gdzie wymagana jest stała, bezpieczna temperatura zasilania.
W instalacjach ciepłej wody użytkowej (przy zabezpieczeniu przed zbyt gorącą wodą).

Zawory trójdrogowe (ang. three-way valves)

Co robią?

Zawór trójdrogowy steruje przepływem wody między trzema portami — najczęściej wybiera kierunek przepływu, kierując wodę z jednego wejścia do jednego z dwóch wyjść.
Nie miesza strumieni, lecz przełącza je.

Jak działa zawór trójdrogowy?

Zawory trójdrogowe mają trzy porty: jeden wspólny i dwa alternatywne (np. A, B, AB).
Przełączają przepływ wody między dwoma różnymi obwodami lub kierunkami.

Zastosowanie:

Przełączanie między dwoma źródłami ciepła (np. kocioł gazowy i pompa ciepła) – zawór trójdrogowy do ogrzewania zapewnia zasilanie obiegów i pozwala zmienić przepływ cieczy (kierunek) w przypadku przemiennie używanych odbiorników ciepła.
Sterowanie obiegami wody grzewczej (np. podawanie wody do grzejników lub do bufora).
Systemy, gdzie potrzeba przełączania przepływu bez mieszania.

Kiedy wybrać które zawory?

Cel / Wymaganie	Zawór mieszający	Zawór trójdrogowy
Precyzyjne mieszanie temperatur	Tak	Nie
Przełączanie między obiegami	Nie	Tak
Regulacja temperatury zasilania	Tak	Nie (wyjątek: specjalne zawory 3-drogowe mieszające)
Prosta zmiana kierunku przepływu	Nie	Tak
Systemy ogrzewania podłogowego	Tak	Czasem (jako przełącznik obiegów)
Przełączanie między źródłami ciepła	Nie	Tak

Podsumowanie

Zawory mieszające służą do dokładnego ustawiania temperatury poprzez mieszanie wody ciepłej i zimnej.
Zawory trójdrogowe służą do przełączania przepływu między dwoma obiegami lub źródłami ciepła, bez mieszania.

Jeśli instalacja wymaga dokładnej kontroli temperatury — zalecamy wybór zaworu mieszającego. Jeśli natomiast chcemy zmienić kierunek przepływu między dwoma instalacjami lub źródłami — należy wybrać zawór trójdrogowy.
