Regulatory temperatury Siemens i Johnson Controls – gdzie znajdują zastosowanie w HVAC?

Odpowiednio dobrany regulator HVAC pozwala utrzymać komfortowe warunki w pomieszczeniach, a jednocześnie może przyczynić się do bardziej efektywnej pracy instalacji. Dlatego podczas wyboru regulatora należy uwzględnić nie tylko zakres regulacji temperatury, ale również sposób sterowania, rodzaj sygnałów oraz możliwość komunikacji z nadrzędnym systemem automatyki.

Regulatory temperatury Siemens – zastosowanie w automatyce HVAC

Regulatory temperatury znajdują zastosowanie w instalacjach HVAC w budynkach mieszkalnych, biurowych, hotelach, obiektach handlowych, użyteczności publicznej oraz obiektach przemysłowych.

W zależności od konkretnego modelu regulator może realizować różne funkcje związane z ogrzewaniem i chłodzeniem. Może między innymi sterować zaworami regulacyjnymi, siłownikami, wentylatorami czy urządzeniami końcowymi instalacji HVAC.

Jednym z popularnych zastosowań jest regulacja temperatury w pomieszczeniach wyposażonych w klimakonwektory. W takim przypadku regulator może otrzymywać informację z czujnika temperatury, porównywać ją z temperaturą zadaną, a następnie odpowiednio sterować urządzeniem.

W bardziej rozbudowanych instalacjach regulator może być również elementem systemu automatyki budynkowej.

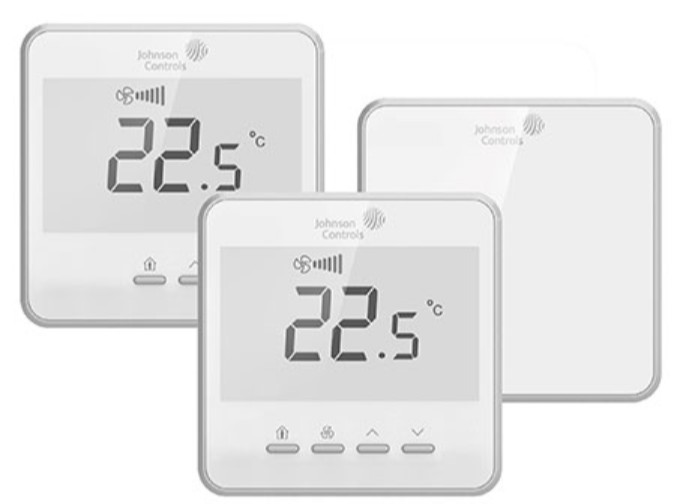

Regulatory Johnson Controls w systemach HVAC

Drugą grupą urządzeń wykorzystywanych w automatyce budynkowej są regulatory Johnson Controls. Producent oferuje rozwiązania przeznaczone do różnych zastosowań związanych z ogrzewaniem, wentylacją i klimatyzacją.

Regulator Johnson Controls może być stosowany zarówno do lokalnej kontroli temperatury, jak i jako element większego systemu sterowania. W zależności od konkretnej serii urządzenie może współpracować z czujnikami temperatury, zaworami, siłownikami oraz innymi elementami instalacji.

W przypadku obiektów wyposażonych w BMS szczególnie istotna jest możliwość komunikacji regulatora z systemem nadrzędnym. Pozwala to na centralny nadzór nad temperaturą oraz stanem poszczególnych urządzeń.

Czym jest regulator HVAC?

Regulator HVAC to urządzenie odpowiedzialne za automatyczną regulację wybranych parametrów instalacji ogrzewania, wentylacji lub klimatyzacji. Najczęściej jego podstawowym zadaniem jest utrzymanie określonej temperatury.

Schemat działania jest stosunkowo prosty. Regulator otrzymuje informację z czujnika, porównuje zmierzoną temperaturę z wartością zadaną i na tej podstawie generuje sygnał sterujący.

W zależności od instalacji sygnał może być wykorzystywany do sterowania:

• zaworem grzewczym,
• zaworem chłodniczym,
• siłownikiem,
• wentylatorem,
• nagrzewnicą,
• chłodnicą,
• klimakonwektorem,
• centralą wentylacyjną.

Dzięki temu sterowanie temperaturą HVAC może odbywać się automatycznie, bez konieczności ciągłej ingerencji użytkownika.

Sterowanie temperaturą HVAC – jak działa?

Podstawą prawidłowej regulacji jest pomiar aktualnej temperatury. Czujnik przekazuje informację do regulatora, który określa, czy temperatura znajduje się poniżej, powyżej czy na poziomie wartości zadanej.

Przykładowo, jeżeli w pomieszczeniu ustawiono temperaturę 21°C, a rzeczywista temperatura spadnie do 20°C, regulator może uruchomić ogrzewanie lub zwiększyć jego wydajność. Po osiągnięciu temperatury zadanej odpowiednio ograniczy sygnał sterujący.

W instalacji chłodniczej działanie będzie odwrotne – regulator będzie sterował urządzeniem w taki sposób, aby temperatura nie przekroczyła ustawionej wartości.

W praktyce kontrola temperatury w HVAC może być bardziej rozbudowana. System może uwzględniać harmonogramy pracy, temperaturę zewnętrzną, obecność użytkowników czy informacje otrzymywane z systemu BMS.

Regulator do klimakonwektora

Jednym z najczęstszych zastosowań regulatorów pokojowych jest sterowanie klimakonwektorami.

Regulator do klimakonwektora może odpowiadać za kontrolę temperatury oraz sterowanie pracą wentylatora i zaworów. W zależności od konstrukcji instalacji możliwe jest sterowanie jednym lub kilkoma zaworami oraz różnymi prędkościami wentylatora.

Klimakonwektory są powszechnie stosowane m.in. w:

• biurach,
• hotelach,
• apartamentach,
• budynkach mieszkalnych,
• sklepach i galeriach,
• obiektach użyteczności publicznej,
• obiektach przemysłowych.

Przy wyborze regulatora do klimakonwektora należy zwrócić uwagę na konstrukcję samego urządzenia oraz sposób sterowania zastosowany w instalacji.

Co sprawdzić przed zakupem regulatora do klimakonwektora?

Przed zamówieniem urządzenia warto sprawdzić przede wszystkim:

• liczbę zaworów,
• rodzaj zastosowanych siłowników,
• liczbę biegów wentylatora,
• napięcie zasilania,
• rodzaj sygnału sterującego,
• typ czujnika temperatury,
• wymagane wejścia i wyjścia,
• sposób komunikacji z BMS,
• zakres temperatury,
• sposób montażu.

Jest to szczególnie ważne przy wymianie starego urządzenia. Sam wygląd regulatora lub jego przeznaczenie do klimakonwektorów nie wystarczy do potwierdzenia kompatybilności.

Regulatory do BMS – czym różnią się od prostych regulatorów pokojowych?

W niewielkich instalacjach regulator może działać całkowicie samodzielnie. W większych budynkach coraz częściej stosuje się regulatory do BMS, które stanowią część większego systemu automatyki.

BMS, czyli Building Management System, umożliwia centralny nadzór nad instalacjami budynku. W zależności od zastosowanego systemu możliwe jest monitorowanie i sterowanie m.in.:

• temperaturą,
• ogrzewaniem,
• chłodzeniem,
• wentylacją,
• klimatyzacją,
• zaworami i siłownikami,
• centralami wentylacyjnymi,
• urządzeniami technicznymi budynku.

Regulator współpracujący z BMS może przekazywać informacje o aktualnych parametrach oraz odbierać polecenia z systemu nadrzędnego.

Ma to szczególne znaczenie w dużych obiektach, gdzie ręczne ustawianie parametrów dla każdego pomieszczenia byłoby niepraktyczne.

Kontrola temperatury w HVAC a efektywność energetyczna

Prawidłowa kontrola temperatury w HVAC ma znaczenie nie tylko dla komfortu użytkowników. Może również wpływać na zużycie energii przez instalację.

Niepotrzebne przegrzewanie lub nadmierne chłodzenie pomieszczeń zwiększa zapotrzebowanie na energię. Automatyczna regulacja pozwala dostosować pracę urządzeń do aktualnych warunków.

W większych budynkach można dodatkowo zastosować harmonogramy. Przykładowo temperatura w biurach może być utrzymywana na innym poziomie poza godzinami pracy niż w czasie obecności pracowników.

W połączeniu z BMS możliwe jest również centralne zarządzanie ustawieniami dla wielu pomieszczeń.

Siemens czy Johnson Controls – jak dobrać regulator?

Wybierając pomiędzy rozwiązaniami różnych producentów, nie należy kierować się wyłącznie marką. Najważniejsza jest kompatybilność konkretnego modelu z instalacją.

Zarówno regulatory temperatury Siemens, jak i regulatory Johnson Controls występują w różnych wersjach i mogą mieć odmienne parametry techniczne.

Przed wyborem warto określić:

1. Co ma być sterowane?
   Klimakonwektor, zawór, wentylator, nagrzewnica, chłodnica czy inny element instalacji.
2. Jaki jest sposób sterowania?
   Należy sprawdzić, czy wymagany jest sygnał 0–10 V, 3-punktowy, przekaźnikowy lub inny.
3. Jakie jest napięcie zasilania?
   Regulator musi być odpowiedni do dostępnego napięcia.
4. Czy wymagane jest połączenie z BMS?
   Jeżeli tak, należy sprawdzić obsługiwany protokół i sposób komunikacji.
5. Jaki czujnik temperatury jest stosowany?
   Ważne jest dopasowanie typu czujnika oraz jego parametrów.
6. Czy jest to nowa instalacja, czy wymiana istniejącego urządzenia?
   W przypadku modernizacji należy sprawdzić parametry obecnego regulatora i sterowanego urządzenia.

Wymiana wycofanego regulatora temperatury

W automatyce budynkowej często pojawia się problem urządzeń, które zostały wycofane z produkcji. W takiej sytuacji nie zawsze wystarczy znaleźć produkt o podobnej nazwie.

Przy doborze zamiennika należy porównać funkcje oraz parametry techniczne starego urządzenia z nowym. Znaczenie mogą mieć m.in. rodzaj sygnałów, sposób zasilania, komunikacja, liczba wejść i wyjść oraz sposób sterowania urządzeniami wykonawczymi.

Dlatego w przypadku wycofanych modeli Siemens lub Johnson Controls warto przed zakupem zweryfikować dokładny numer katalogowy urządzenia.

Zastosowanie regulatorów Siemens i Johnson Controls – przykłady

Regulatory temperatury mogą być stosowane w wielu różnych obiektach.

Biura

W budynkach biurowych regulator może odpowiadać za utrzymanie temperatury w poszczególnych pomieszczeniach oraz sterowanie klimakonwektorami. W przypadku większych instalacji regulatory mogą współpracować z BMS.

Hotele

W hotelach regulacja temperatury może być powiązana z harmonogramem użytkowania pomieszczeń. Regulatory mogą sterować klimakonwektorami znajdującymi się w pokojach i innych pomieszczeniach.

Obiekty handlowe

W sklepach i galeriach handlowych istotne jest utrzymanie odpowiednich warunków w dużych przestrzeniach. Regulatory są w takich instalacjach częścią większego systemu automatyki.

Budynki mieszkalne

Regulacja temperatury znajduje zastosowanie również w mieszkaniach i apartamentach wyposażonych w klimakonwektory lub inne systemy ogrzewania i chłodzenia.

Obiekty przemysłowe

W obiektach przemysłowych regulator może być elementem bardziej rozbudowanego układu automatyki, którego zadaniem jest utrzymanie określonych parametrów środowiska.

Jak dobrać odpowiedni regulator HVAC?

Dobór regulatora najlepiej rozpocząć od zebrania informacji o istniejącej instalacji. Przydatny jest przede wszystkim dokładny model obecnego urządzenia, schemat podłączenia oraz informacje dotyczące sterowanego urządzenia.

Jeżeli regulator ma zastąpić starszy model, warto sprawdzić również, czy producent przewiduje oficjalny zamiennik lub następcę.

W Astra Automatyka pomagamy w identyfikacji urządzeń automatyki HVAC oraz doborze odpowiednich regulatorów i zamienników. Dotyczy to zarówno nowych instalacji, jak i modernizacji istniejących systemów.

FAQ – najczęściej zadawane pytania

Do czego służy regulator temperatury HVAC?

Regulator HVAC służy przede wszystkim do automatycznej kontroli temperatury i sterowania urządzeniami odpowiedzialnymi za ogrzewanie, chłodzenie lub wentylację. W zależności od modelu może sterować np. zaworem, siłownikiem, wentylatorem lub klimakonwektorem.

Gdzie stosuje się regulatory temperatury Siemens?

Regulatory temperatury Siemens mogą być stosowane w instalacjach ogrzewania, wentylacji i klimatyzacji, m.in. w biurach, hotelach, budynkach mieszkalnych, obiektach handlowych i przemysłowych. Konkretne zastosowanie zależy od parametrów danego modelu.

Gdzie stosuje się regulatory Johnson Controls?

Regulatory Johnson Controls są wykorzystywane w automatyce HVAC do regulacji temperatury i sterowania urządzeniami instalacji grzewczych, chłodniczych oraz wentylacyjnych. Niektóre modele mogą również współpracować z systemami automatyki budynkowej.

Jaki regulator wybrać do klimakonwektora?

Dobór regulatora do klimakonwektora zależy m.in. od liczby zaworów, sposobu sterowania, liczby biegów wentylatora, napięcia zasilania oraz rodzaju sygnałów. Przed zakupem należy porównać parametry regulatora z wymaganiami konkretnego klimakonwektora.

Czy regulator temperatury może współpracować z BMS?

Tak. Istnieją regulatory do BMS, które mogą komunikować się z nadrzędnym systemem automatyki budynku. Zakres dostępnych funkcji zależy od konkretnego modelu i zastosowanego protokołu komunikacyjnego.

Czy można zastąpić wycofany regulator Siemens lub Johnson Controls?

W wielu przypadkach można dobrać zamiennik lub następcę wycofanego modelu, jednak nie należy wybierać go wyłącznie na podstawie podobnego wyglądu lub nazwy. Konieczne jest porównanie parametrów technicznych oraz sposobu sterowania.

Co jest najważniejsze przy doborze regulatora HVAC?

Najważniejsze są parametry instalacji: rodzaj sterowanego urządzenia, napięcie zasilania, sygnały wejściowe i wyjściowe, sposób regulacji, rodzaj czujnika oraz ewentualna komunikacja z BMS.

Czy Astra Automatyka pomaga w doborze regulatorów?

Tak. W przypadku problemu z identyfikacją urządzenia, doborem nowego regulatora lub znalezieniem zamiennika wycofanego modelu warto przesłać dokładny numer katalogowy urządzenia oraz, jeśli jest dostępny, zdjęcie tabliczki znamionowej.
