Zawór napełniający FV 300 Resideo Braukmann może być zastosowany we wszystkich typach instalacji zasilania w wodę, do napełniania zbiorników i cystern. Jest sterowany poziomem czynnika przez zawór pły...
Zawór napełniający FV 300 Resideo Braukmann może być zastosowany we wszystkich typach instalacji zasilania w wodę, do napełniania zbiorników i cystern. Jest sterowany poziomem czynnika przez zawór pływakowy i rurki impulsowe.
Tabela doboru produktu
Kołnierze PN16; PN25 na życzenie
| Model | DN mm |
Kvs |
| FV300-50A | 50 | 43 |
| FV300-65A | 65 | 43 |
| FV300-80A | 80 | 103 |
| FV300-100A | 100 | 167 |
| FV300-150A | 150 | 407 |
| FV300-200A | 200 | 676 |
| FV300-250A | 250 | 1160 |
| FV300-300A | 300 | 1600 |
| FV300-350A | 350 | 1600 |
| FV300-400A | 400 | 3300 |
| FV300-450A | 450 | 3300 |
Akcesoria do zaworów napełniających FV300 Resideo Braukmann
| Model | Opis |
| 0903750 | komplet uszczelnień do DN50 |
| 0903751 | komplet uszczelnień do DN65 |
| 0903752 | komplet uszczelnień do DN80 |
| 0903753 | komplet uszczelnień do DN100 |
| 0903754 | komplet uszczelnień do DN150 |
| 0903755 | komplet uszczelnień do DN200 |
| 0903756 | komplet uszczelnień do DN250 |
| 0903757 | komplet uszczelnień do DN300 |
| 0903758 | komplet uszczelnień do DN350 |
| 0903759 | komplet uszczelnień do DN400 |
| 0903760 | komplet uszczelnień do DN450 |
| 70-550 | pilotowy zawór pływakowy, zakres regulacji 5 – 160 cm, dla wszystkich średnic |
| 70-610 | pilotowy zawór pływakowy, zakres regulacji 5 – 40 cm, dla wszystkich średnic |
Zawór napełniający FV 300 Resideo Braukmann jest zabezpieczony przed ciągłym napełnianiem poprzez zastosowanie zaworu pilotowego, dzięki któremu otwarcie i zamknięcie zaworu dostosowane jest do wybranego zakresu poziomu lustra wody.

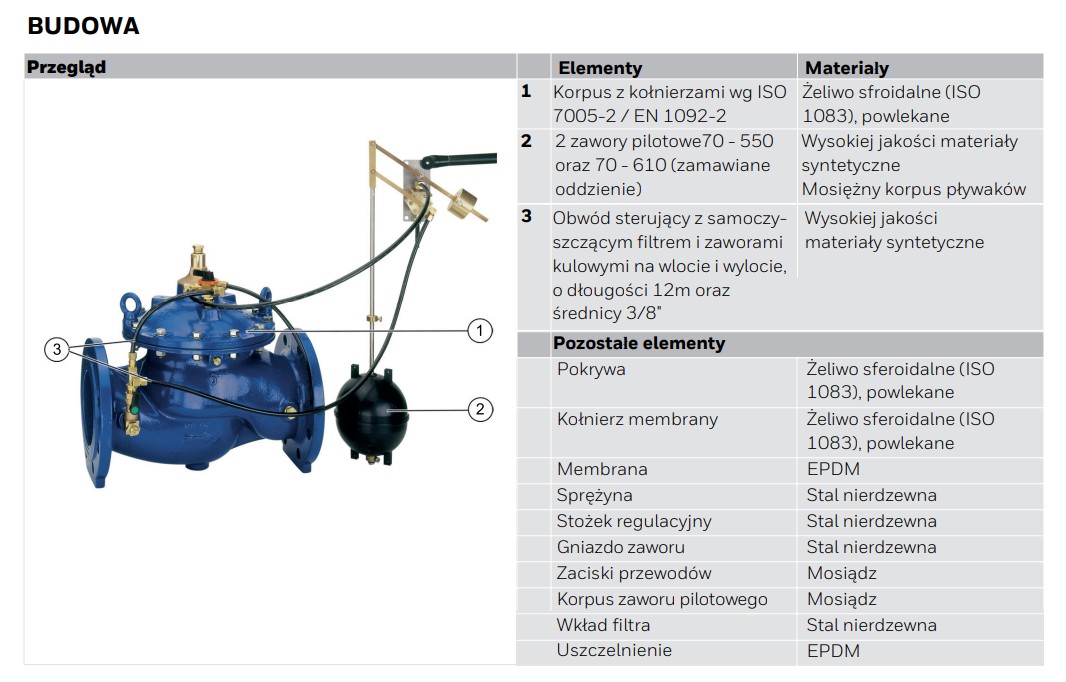

Właściwości zaworów napełniających FV300 Resideo Braukmann:
- Duże przepływy
- Powierzchnie zewnętrzne i wewnętrzne korpusu powlekane proszkiem toksykologicznie bezpiecznym
- Wbudowany układ regulacyjny z zaworami kulowymi
- Działanie zaworu nie wymaga energii zewnętrznej
- Wbudowany filtr do wody
- Zwarta konstrukcja
- Mały ciężar
Zawór napełniający FV300 Resideo Braukmann posiada następujące certyfikaty:
- DVGW
- WRAS (do temp. 23 °C)
- PZH

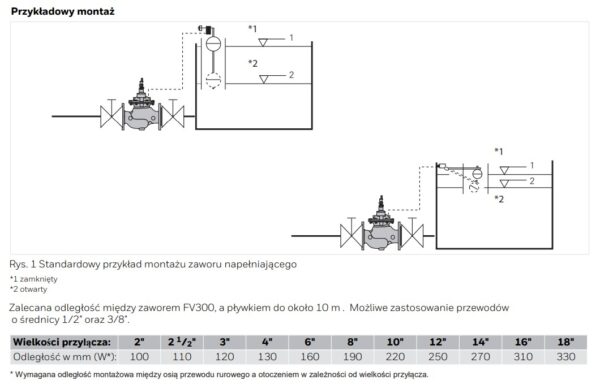

Zasada działania zaworu napełniającego FV300 Resideo Braukmann:
Przy braku ciśnienia zawór przeponowy jest zamknięty. Kiedy zaczyna się przepływ woda wpływa do części wejściowej pod grzyb zaworu i wzrastające ciśnienie otwiera zawór. Jeśli woda w zbiorniku osiąga zadany poziom wtedy zawór pływakowy zamyka się. Ciśnienie we wlotowej części komory przeponowej wzrasta i zamyka zawór przeponowy. Jeśli poziom wody opada, zawór pływakowy otwiera się, ciśnienie w komorze nad membraną spada i ciśnienie na wejściu otwiera zawór przeponowy na tak długo, aż zostanie osiągnięty zadany poziom wody w zbiorniku.
z pilotem pływaka 70 - 610 5 - 40 cm
