Termostatyczne zawory mieszające z serii TM3400 – TM3410 HONEYWELL stosuje się w systemach centralnego przygotowania ciepłej wody użytkowej z lub bez cyrkulacji. Zawory mieszające mają zastosowanie w instalacjach ogrzewania podłogowego oraz w instalacjach energii alternatywnej tj. systemy solarne lub kotłowe na paliwo stałe.
Tabela doboru produktu
Zakres nastaw temperatury: 30…45°C, nastawa fabryczna 40°C
| Model | Zakres nastawy temperatury °C |
Średnica przyłącza cal |
Typ przyłącza |
| TM3400.912 | 30…45 | ½″ | gw.zewnętrzne |
| TM3400.922 | 30…45 | ¾″ | gw.zewnętrzne |
| TM3400.932 | 30…45 | 1″ | gw.zewnętrzne |
| TM3400.942 | 30…45 | 1¼″ | gw.zewnętrzne |
| TM3400.952 | 30…45 | 1½″ | gw.zewnętrzne |
| TM3400.962 | 30…45 | 2″ | gw.zewnętrzne |
| TM3410.605 | 30…45 | DN65 | kołnierzowe |
| TM3410.805 | 30…45 | DN80 | kołnierzowe |
Zakres nastaw temperatury: 36…53°C, nastawa fabryczna 48°C
| Model | Zakres nastawy temperatury °C |
Średnica przyłącza cal |
Typ przyłącza |
| TM3400.914 | 36…53 | ½″ | gw.zewnętrzne |
| TM3400.924 | 36…53 | ¾″ | gw.zewnętrzne |
| TM3400.934 | 36…53 | 1″ | gw.zewnętrzne |
| TM3400.944 | 36…53 | ¼″ | gw.zewnętrzne |
| TM3400.954 | 36…53 | 1½″ | gw.zewnętrzne |
| TM3400.964 | 36…53 | 2″ | gw.zewnętrzne |
| TM3410.606 | 36…53 | DN65 | kołnierzowe |
| TM3410.806 | 36…53 | DN80 | kołnierzowe |
Zakres nastaw temperatury: 45…65°C, nastawa fabryczna 55°C
| Model | Zakres nastawy temperatury °C |
Średnica przyłącza cal |
Typ przyłącza |
| TM3400.916 | 45…65 | ½″ | gw.zewnętrzne |
| TM3400.926 | 45…65 | ¾″ | gw.zewnętrzne |
| TM3400.936 | 45…65 | 1″ | gw.zewnętrzne |
| TM3400.946 | 45…65 | 1¼″ | gw.zewnętrzne |
| TM3400.956 | 45…65 | 1½″ | gw.zewnętrzne |
| TM3400.966 | 45…65 | 2″ | gw.zewnętrzne |
| TM3410.608 | 45…65 | DN65 | kołnierzowe |
| TM3410.808 | 45…65 | DN80 | kołnierzowe |
Szczegóły produktu
- Duży przepływ
- Mały ciężar
- Dokładność regulacji
- Ochrona przed poparzeniem
- Do działania nie potrzebna energia zewnętrzna
- Bezpośrednie połączenie z obiegiem cyrkulacji( z wyjątkiem przyłącza ½”)
- Niezawodność działania
Temperatura wody zmieszanej jest odbierana przez wkład termostatyczny, który porównując temperaturę wody zmieszanej z zadaną zmienia położenie tłoka, umieszczonego na trzpieniu, regulując dopływ wody gorącej. Tłok zmienia położenie do chwili, gdy temperatura zmieszanej wody osiągnie wartość nastawy. Zawory mieszające serii TM3400 – TM3410 są wyposażone w element termostatyczny, który nastawiony jest na wartość fabryczną podaną wg tabeli. Nastawa temperatury może być korygowana wyłącznie w granicach odpowiedniego dla zaworu obszaru regulacji temperatury zmieszanej wody. W celu zmiany temperatury nastawy należy zastosować klucz 6-kątny załączony w zestawie z zaworem. W celu podwyższenia temperatury nastawy obracać kluczem zgodnie z ruchem wskazówek zegara, obrót w przeciwnym kierunku powoduje obniżenie wartości nastawy.
Materiały:
- korpus z brązu
- wkład mieszający ze stali nierdzewnej
Parametr
Wartość
Medium
woda
Materiał korpusu
brąz RG5
Temp. na wejściu
maks. 90ºC
Maksymalne ciśnienie
10 bar
Zakres nastaw
30 ... 45ºC fabr. 40ºC;
36 ... 53ºC fabr. 48ºC;
45 ... 65ºC fabr. 55ºC;
36 ... 53ºC fabr. 48ºC;
45 ... 65ºC fabr. 55ºC;
Dokładność regulacji
+/- 1 K
Dopuszczalna różnica ciśnienia pomiędzy ciepłą/zimną wodą
maks. 2 bary

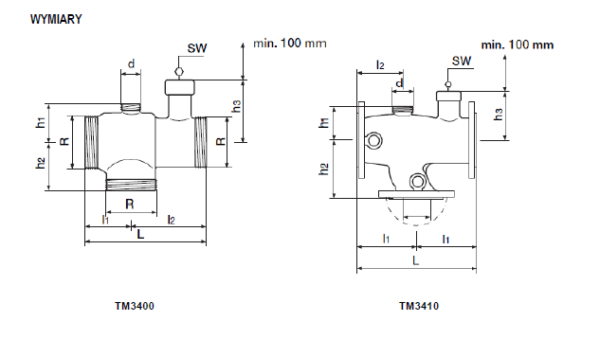

Przyłącze
½” - 2” (TM3400);
DN65 i DN80 (TM3410);
DN65 i DN80 (TM3410);
