Termostaty A19 Johnson Controls występują w wersjach z regulowaną i stałą histerezą. Oferowane są modele z różnymi zakresami roboczymi, pokrywającymi praktycznie pełną rozpiętość typowych parametrów pracy termostatów. Standardowo we wszystkich modelach występują styki SPDT.
Tabela doboru produktu
| Model | Zakres (°C) |
Histereza (K) |

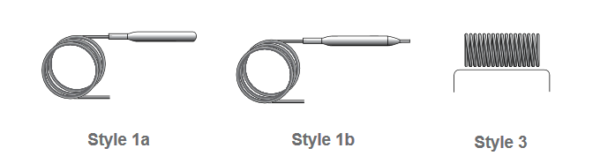

Wersja | Długość kapilary (m) |
Wielkość elementu pomiaro- wego (mm) |
Wyłącznik 8A automatyczny reset |
Cechy dodatkowe |
| A19ARC-9100 | -35 …+10 | 2,8 do 11 | 1b | 2 | 110 | SPDT otwarcie przy niskim sygnale |
— |
| A19ARC-9101 | -5 …+28 | 2 do 8 | 1b | 2 | 135 | ||
| A19ARC-9104 | -20 …+65 | 3,5 do 13 | 1a | 3,5 | 75 | średnica elementu pomiarowego 7,4 mm |
|
| A19ARC-9105 | 5 … 50 | 2,5 do 11 | 1b | 2 | 110 | ukryta skala, regulacja śrubokrętem, zbiorniczek i nasadka pokryte gumą |
|
| A19ARC-9107 | 40 …120 | 3,5 do 13,5 | 1a | 2 | 100 | — | |
| A19ARC-9109 | 1 …60 | 2 do 8,5 | 1a | 3 | 115 | max. temp. elementu pomiarowego 85°C |
|
| A19ARC-9110 | -10 …+50 | 2,5 do 11 | 1b | 2 | 110 | ukryta skala, regulacja śrubokrętem |
|
| A19ARC-9113 | -35 …+40 | 2,8 do 11 | 1b | 2 | 110 | — |
| Model | Zakres (°C) |
Histereza (K) |
Wersja | Długość kapilary (m) |
Wielkość elementu pomiaro- wego (mm) |
Wyłącznik 8A automatyczne ponawianie |
Cechy dodatkowe |
| A19A Termostaty z kapilarą | |||||||
| A19AQC-9101 | -5…5 | 2 stała | 1a | 2 | 80 | SPDT otwarcie przy niskim sygnale |
wyłącznik 5 A, regulacja zasobników lodowych, średnica elementu pomiarowego 9,3 mm, ukryta skala, regulacja śrubokrętem |
| A19AQC-9102 | -5…+28 | 2 stała | 1b | 2 | 135 | wyłącznik 8 A , skalibrowany i ustawiony na 2°C, regulacja wskaźnika, przyłącze PG16, ½ – 14 NPT łącznik WELL |
|
| A19AQC-9104 | -35…+10 | 2 stała | 1b | 2 | 110 | regulacja pokrętłem | |
| A19AQC-9200 | -5…+55 | 2,5 stała | — | — | — | ||
| A19AQF-9100 | 0…13 | 1,5 stała | 1a | 2 | 80 | wyłącznik 3 A , średnica elementu pomiarowego 9.3 mm, ukryta skala, nastawianie śrubokrętem |
|
| A19AQF-9102 | 0…13 | 1,5 stała | 1a | 2 | 80 | wyłącznik 3 A , termostat kapilarny, średnica elementu pomiarowego 9.3 mm, ukryta skala, nastawianie śrubokrętem |
|
| A19B Termostaty z elementem do pomiaru temperatury otoczenia | |||||||
| A19BRC-9250 | -5…+28 | 2 do 8 | 3 | — | — | SPDT otwarcie przy niskim sygnale |
element pomiarowy powlekany winylem |
| A19BRC-9251 | 0…43 | 2 do 8 | 3 | ||||
| A19BRC-9252 | -35…+10 | 2,8 do 11 | 3 | ||||
| A19BRC-9253 | -35…+40 | 2,8 do 11 | 3 | ||||
| A19BQC-9252 | -5…+25 | 2 stała | 3 | ukryta skala, regulacja śrubokrętem |
|||
Akcesoria
| Model | Opis |
| FTG-13A-600R | przepust dla elementu pomiarowego w zbiornikach zamkniętych; maks. ciśnienie 10 bar, temp. -40-120 °C |
| T-752-1001 | kołnierz kanałowy do stosowania z FTG13A-600R |
| WEL003N602R | osłona ze stali nierdzewnej czujnika temperatury; długość: 125 mm; średnica wewnętrzna: 9,8 mm |
| WEL11A601R | osłona miedziana czujnika temperatury; długość: 60 mm; średnica wewnętrzna: 7,3 |
| WEL14A602R | osłona miedziana czujnika temperatury; długość: 125 mm; średnica wewnętrzna: 9,8 mm |
| WEL14A603R | osłona miedziana czujnika temperatury; długość: 147 mm; średnica wewnętrzna: 9,5 mm |
| WEL16A-601R | osłona miedziana czujnika temperatury; długość: 71 mm; średnica wewnętrzna: 9,5 mm |
Szczegóły produktu
- Element czujnikowy wypełniony cieczą
- Pyłoszczelny wyłącznik Penn
- Klasa ochrony IP65
- Pokrętło nastawy na froncie obudowy
- Termostaty te przeznaczone są do zastosowań, w których wymagana jest obudowa bryzgoszczelna i pyłoszczelna.
Dostępne są cztery typy:
- A19ARC to termostaty kapilarne ogólnego zastosowania
- A19BRC i A19BQC to termostaty pomieszczeniowe od stosowania w chłodniach lub jako termostaty zewnętrzne
- A19AQF są specjalnie przeznaczone do stosowania w procesach chłodzenia zbiorników mleka
- A19AQC-9101 jest przeznaczony specjalnie do stosowania w produkcji i przechowywaniu lodów
Termostaty z kapilarą oraz termostaty z elementem do pomiaru temperatury otoczenia A19 JOHNSON CONTROLS to zaawansowane technicznie urządzenia służące do przeprowadzania precyzyjnych pomiarów w warunkach przemysłowych. Wysokiej jakości wykonanie gwarantuje długą sprawność oraz bezawaryjność sprzętu mimo regularnego wykorzystywania. Termostaty wyposażone są w szczelną obudowę o klasie ochrony IP65. W skład serii wchodzą liczne modele różniące się zakresem temperatury, histerezą oraz wielkością elementu pomiarowego. Do wyboru mamy urządzenia z kapilarą długości 2, 3 lub 3,5 metra bądź modele bez kapilary. Do tej serii termostatów Johnson Controls oferuje szereg akcesoriów dodatkowych takich jak kołnierze kanałowe, osłony miedziane lub ze stali nierdzewnej oraz przepusty dla elementu pomiarowego w zbiornikach zamkniętych.
Termostaty z kapilarą oraz termostaty z elementem do pomiaru temperatury otoczenia to inwestycja, która szybko się zwróci. W naszej ofercie znajdą Państwo profesjonalne modele termostatów dopasowane do unikalnych potrzeb, preferencji czy specyfiki branży. Zapraszamy do zapoznania się z przygotowaną przez nasz sklep ofertą.
