Siłowniki M6410C/L i M7410C są używane do współpracy z zaworami liniowymi serii: V5822, V5823, V5832, V5833 do regulacji przepływu.
Siłowniki z tych serii używane są w urządzeniach ssących, klimakonwertorach, małych podgrzewaczach, coolerach oraz w sterowaniu strefowym. Wykorzystuje się je także w systemach z elektronicznym sterowaniem temperatury z medium – gorącą i/lub zimną wodą.
Tabela doboru produktu

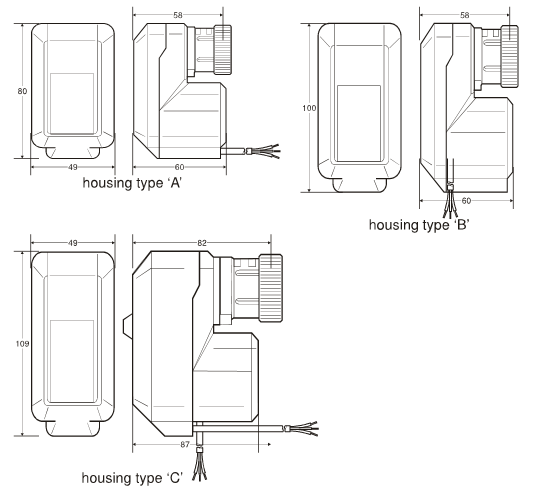

| Model | Wersja | Zasilanie | Tryb ręczny | Nacisk | Styk pomocn. S1 | Styk pomocn. S2 | Typ obudowy |
| M7410C1007 | standard | 24VAC | pokrętłem zewnętrznym | 180 N | — | — | A |
| M7410C1015 | 24VAC | 300 N | — | — | B | ||
| M6410C2023 | z trybem ręcznym | 24VAC | wbudowany | 180 N | — | — | C |
| M6410C2031 | 24VAC | 300 N | — | — | C | ||
| M6410L2023 | 230VAC | 180 N | — | — | C | ||
| M6410L2031 | 230VAC | 300 N | — | — | C | ||
| M6410C4029 | z trybem ręcznymi i stykami pomocniczymi | 24VAC | wbudowany | 180 N | X | X | C |
| M6410C4037 | 24VAC | 300 N | X | X | C | ||
| M6410L4029 | 230VAC | 180 N | X | X | C | ||
| M6410L4037 | 230VAC | 300 N | X | X | C |
- Małe gabaryty umożliwiają instalację w ograniczonej przestrzeni montażowej
- Niski pobór mocy
- Długa i niezawodna praca z uwagi na brak mechanicznego potencjometru zwrotnego oraz wyłączników krańcowych
- Sprzężenie magnetyczne zapewniające ograniczenie siły działającej na trzon oraz samo nastawianie się punktu zamknięcia
- Rewersyjny silnik synchroniczny AC
- Idealny do sterowania trójpołożeniowego bez sprzężenia
- W komplecie standardowy kabel połączeniowy
- proste, standaryzowane sprzężenie z zaworem montaż bez żadnych narzędzi
- Siłowniki posiadają wskaźnik położenia zaworu
- Obsługa ręczna możliwa pokrętłem zaworu lub kluczem sześciokątnym
- Dodatkowe styki pomocnicze
Siłowniki M6410C/L i M7410C mogą pracować ze sterownikami systemu Honeywell Excel, jak również z indywidualnymi sterownikami firmy Honeywell do regulacji temperatury w pomieszczeniu. Sterowniki te odmierzają dokładnie pozycję zaworu, gdyż zliczają pojedyncze impulsy, które są wysyłane aby zmienić jego położenie. Z tego powodu, siłowniki nie potrzebują wyłączników krańcowych ani potencjometrów zwrotnych. Brak tych mechanicznych elementów zapewnia długą i bez awaryjną pracę. SiłownikiM6410C/L i M7410C są zgodne ze wszystkimi sterownikami, które zapewniają inteligentne pozycjonowanie oraz posiadają wbudowane funkcje odcinające. Siłowniki są zaprojektowane aby stosować je w miejscach, w których jest ograniczona przestrzeń montażowa oraz w zastosowaniach wymagających minimalnego poboru mocy. Obudowa siłownika wygląda zarówno atrakcyjnie, jak i solidnie.
Parametr Wartość
Napięcie wejściowe 24 VAC +10%/-20%; 50/60 Hz;
230 VAC +10%/-15%; 50/60 Hz;
230 VAC +10%/-15%; 50/60 Hz;
Pobór mocy 0,7 VA (wersje 24-V);
7,0 VA (wersje 230-V);
7,0 VA (wersje 230-V);
Sygnał sterujący 3 pkt.
Skok 6,5 mm
Czas przebiegu 150 s / 50 Hz, 125 s / 60 Hz,
Nacisk 180 N;
300 N;
300 N;
Ochronność IP43 wg EN60529
Klasa izolacji II/III, zależna od typu (EN 60730)
Długość kabla 1,5 m
Temperatura otoczenia 0 ... 60°C
Temperatura medium maks. 120°C
Waga 0,4 kg
Styki pomocnicze Wart. znamionowe:
- 5...24 V, max. 100 mA
- 24...230 VAC, maks. 3 (1) A
Położenie styków S1 (stałe): 17,8 ± 0.2 mm
(fabryczne) S2 (nastawialne): 11,7 ± 0,2 mm
- 5...24 V, max. 100 mA
- 24...230 VAC, maks. 3 (1) A
Położenie styków S1 (stałe): 17,8 ± 0.2 mm
(fabryczne) S2 (nastawialne): 11,7 ± 0,2 mm
