Czujniki RS-WMB oraz RD-WMB marki Trend zostały wyposażone w obudowę o klasie ochrony IP30. Kompaktowa obudowa chroni je przed szkodliwym działaniem różnorodnych czynników, zapewniając wieloletnie, bezawaryjne działanie.
Czujniki te umożliwiają sprawną kontrolę nad istniejącą instalacją oraz atmosferą panującą w danym pomieszczeniu. Pracują w zakresie od 0 do +50°C. Ich delikatny wygląd sprawia, że są nie zakłócają wyglądu pomieszczenia. Z kolei wysoka jakość wykonania i bezawaryjna praca powoduje, że są chętnie wybierane przez architektów, inżynierów, kierowników obiektów czy po prostu mieszkańców budynków.

Model RD-WMB-T Trend to pokojowy czujnik temperatury do użytku z WMB wallbus wyposażony dodatkowo w przejrzysty wyświetlacz, który ułatwia zarządzanie temperaturą w danym wnętrzu. Wersja RS-WMB-TH Trend oprócz pomiaru temperatury umożliwia pomiar wilgotności oraz punktu rosy.

Czujniki RS-WMB i RD-WMB TREND – czujniki pokojowe do automatyki HVAC

Czujniki RS-WMB i RD-WMB TREND to pokojowe czujniki przeznaczone do współpracy ze sterownikami automatyki budynkowej TREND IQ4 i IQeco. W zależności od wybranego wariantu urządzenia umożliwiają pomiar temperatury, wilgotności względnej oraz stężenia dwutlenku węgla (CO₂).

Czujniki komunikują się ze sterownikiem za pośrednictwem dwuprzewodowej magistrali WMB Wallbus, która zapewnia zarówno komunikację, jak i zasilanie urządzenia. Seria obejmuje proste czujniki pokojowe RS-WMB oraz bardziej rozbudowane modele RD-WMB wyposażone w wyświetlacz LCD i przyciski umożliwiające lokalną obsługę wybranych funkcji systemu.

Czujniki pokojowe TREND RS-WMB i RD-WMB

Seria RS-WMB i RD-WMB została opracowana z myślą o zastosowaniach w systemach HVAC i BMS, w których konieczny jest pomiar parametrów powietrza w pomieszczeniu i przekazywanie danych do sterownika.

W zależności od modelu czujnik może mierzyć:

• temperaturę powietrza,
• wilgotność względną,
• stężenie CO₂.

Modele wyposażone w pomiar temperatury i wilgotności umożliwiają również uzyskanie wartości punktu rosy.

Czujniki RS-WMB i RD-WMB są przeznaczone do montażu wewnątrz pomieszczeń, między innymi w budynkach komercyjnych, biurowych i innych obiektach wyposażonych w system automatyki budynkowej.

RS-WMB – pokojowy czujnik TREND

RS-WMB jest pokojowym czujnikiem przeznaczonym do pomiaru parametrów powietrza i komunikacji ze sterownikiem poprzez magistralę WMB Wallbus.
W zależności od wersji urządzenie może realizować pomiar temperatury, temperatury i wilgotności, temperatury i CO₂ albo wszystkich trzech parametrów.
Dostępne są następujące warianty:

• RS-WMB-T – pomiar temperatury,
• RS-WMB-TH – pomiar temperatury i wilgotności,
• RS-WMB-TC – pomiar temperatury i CO₂,
• RS-WMB-THC – pomiar temperatury, wilgotności i CO₂.

W przypadku wersji RS-WMB-TH oraz RS-WMB-THC dostępna jest również wartość punktu rosy.

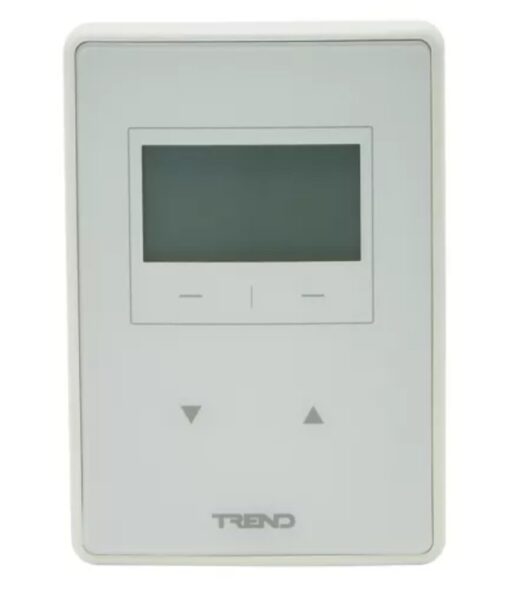

RD-WMB – czujnik pokojowy z wyświetlaczem

RD-WMB TREND łączy funkcję czujnika pokojowego z lokalnym interfejsem użytkownika. Urządzenie posiada monochromatyczny, podświetlany wyświetlacz LCD oraz cztery przyciski.
W zależności od konfiguracji systemu użytkownik może za pomocą RD-WMB odczytywać wartości mierzone przez czujnik oraz korzystać z wybranych funkcji sterowania. Mogą one obejmować między innymi zmianę nastawy temperatury, zmianę prędkości wentylatora czy czasowe przełączenie trybu obecności.

Podobnie jak w przypadku RS-WMB, RD-WMB występuje w kilku wariantach pomiarowych:

• RD-WMB-T – pomiar temperatury,
• RD-WMB-TH – pomiar temperatury i wilgotności,
• RD-WMB-TC – pomiar temperatury i CO₂,
• RD-WMB-THC – pomiar temperatury, wilgotności i CO₂.

Wyświetlacz może prezentować informacje odpowiednie dla wyposażenia danego modelu oraz konfiguracji sterownika.

WMB Wallbus – komunikacja ze sterownikiem TREND

Istotną cechą czujników RS-WMB i RD-WMB jest wykorzystanie magistrali WMB Wallbus. Połączenie ze sterownikiem realizowane jest za pomocą dwóch przewodów, niezależnie od polaryzacji.
Magistrala zapewnia jednocześnie zasilanie urządzenia oraz transmisję danych, dzięki czemu instalacja czujnika jest uproszczona.
Czujniki RS-WMB i RD-WMB są przeznaczone do współpracy ze sterownikami TREND IQ4 oraz IQeco. Przed doborem urządzenia do konkretnej instalacji należy sprawdzić kompatybilność wybranego wariantu czujnika z zastosowanym sterownikiem oraz jego wersją.

Pomiar temperatury, wilgotności i CO₂

W zależności od wariantu czujniki TREND mogą dostarczać do systemu automatyki różne informacje dotyczące warunków panujących w pomieszczeniu.

Pomiar temperatury

Pomiar temperatury jest dostępny we wszystkich wariantach RS-WMB i RD-WMB. Dokładność pomiaru temperatury wynosi ±0,2°C przy 25°C.

Pomiar wilgotności

Warianty -TH oraz -THC posiadają czujnik wilgotności względnej. Zakres pomiarowy wynosi 0–90% RH, a dokładność pomiaru to ±3% RH w zakresie 20–80% RH.

Na podstawie temperatury i wilgotności system może również wykorzystywać wartość punktu rosy.

Pomiar CO₂

Pomiar stężenia dwutlenku węgla jest dostępny wyłącznie w wariantach -TC oraz -THC.
Zakres pomiarowy CO₂ wynosi 0–2000 ppm, a dokładność określana jest jako ±(30 ppm + 3% wartości mierzonej).
Zastosowanie czujników CO₂ pozwala monitorować jakość powietrza w pomieszczeniach i wykorzystywać tę informację w systemach sterowania wentylacją.

Zastosowanie czujników RS-WMB i RD-WMB

Czujniki pokojowe TREND mogą być stosowane w różnych instalacjach automatyki budynkowej i HVAC, w których wymagany jest pomiar parametrów powietrza oraz przekazywanie informacji do systemu sterowania.
Przykładowe zastosowania obejmują:

• automatykę HVAC,
• systemy BMS,
• sterowanie ogrzewaniem i chłodzeniem,
• sterowanie wentylacją,
• monitorowanie temperatury w pomieszczeniach,
• monitorowanie wilgotności względnej,
• monitorowanie stężenia CO₂,
• budynki biurowe i komercyjne,
• pomieszczenia wyposażone w sterowniki TREND IQ4 i IQeco.

Wersje wyposażone w czujnik CO₂ mogą być szczególnie przydatne w instalacjach, w których poziom CO₂ jest wykorzystywany do regulacji wentylacji.

RS-WMB czy RD-WMB – który czujnik wybrać?

Wybór odpowiedniego urządzenia zależy przede wszystkim od wymaganych funkcji.
RS-WMB będzie dobrym rozwiązaniem, jeżeli potrzebny jest kompaktowy czujnik pokojowy TREND służący do pomiaru temperatury, wilgotności i/lub CO₂ oraz przekazywania danych do sterownika.
RD-WMB warto zastosować wtedy, gdy oprócz pomiaru parametrów powietrza potrzebny jest również lokalny wyświetlacz i możliwość obsługi wybranych funkcji systemu.

Przy wyborze modelu należy zwrócić uwagę na oznaczenie urządzenia:

• T – temperatura,
• TH – temperatura + wilgotność,
• TC – temperatura + CO₂,
• THC – temperatura + wilgotność + CO₂.

Montaż czujników TREND RS-WMB i RD-WMB

Czujniki RS-WMB i RD-WMB są przeznaczone do montażu na ścianie wewnątrz pomieszczeń. Urządzenia mogą być instalowane na standardowej puszce elektrycznej.
Wymiary czujników wynoszą około 84 × 121 × 21 mm. Stopień ochrony obudowy to IP30.
Podczas montażu należy wybrać miejsce reprezentatywne dla warunków panujących w pomieszczeniu i unikać lokalizacji, w których pomiar mógłby być zakłócany przez bezpośrednie źródła ciepła, przeciągi lub inne lokalne czynniki.

Czujniki RS-WMB i RD-WMB TREND – Astra Automatyka

RS-WMB i RD-WMB TREND to profesjonalne czujniki pokojowe do systemów automatyki budynkowej i HVAC. Dostępność różnych wariantów pozwala dobrać urządzenie odpowiednio do wymaganych parametrów pomiarowych.
Seria obejmuje zarówno podstawowe czujniki temperatury TREND, jak i modele umożliwiające pomiar wilgotności oraz CO₂. RD-WMB dodatkowo zapewnia lokalny odczyt parametrów i obsługę wybranych funkcji systemu za pomocą wyświetlacza LCD i przycisków.
Wysokiej jakości sprzęt sygnowany znakiem Trend Controls to gwarancja sprawnego działania przez długi czas. Zapraszamy Państwa do zapoznania się z naszą ofertą. Astra Automatyka dokłada wszelkich starań, aby dostarczyć klientom tylko i wyłącznie najlepsze produkty dostępne na rynku. W tym celu nawiązaliśmy współpracę z wieloma renomowanymi firmami, takimi jak Johnson Controls, Belimo, Honeywell oraz Schneider Electric.

Jeżeli potrzebujesz dobrać odpowiedni czujnik RS-WMB lub RD-WMB TREND do konkretnego sterownika IQ4 lub IQeco, skontaktuj się z Astra Automatyka. Pomożemy dobrać właściwy wariant urządzenia do wymagań instalacji.
