Gdzie zamontować czujnik temperatury dla dokładnego pomiaru?

W automatyce budynkowej stosuje się między innymi czujniki pomieszczeniowe, kanałowe, przylgowe, zanurzeniowe oraz zewnętrzne. Każdy z nich wymaga odpowiedniej lokalizacji.

Dlaczego lokalizacja czujnika temperatury jest tak ważna?

Czujnik temperatury nie mierzy „temperatury całego pomieszczenia”, lecz temperaturę w miejscu, w którym został zamontowany. Jeżeli w tym miejscu występują lokalne źródła ciepła lub chłodu, wynik pomiaru może znacząco różnić się od temperatury panującej w pozostałej części pomieszczenia.
Ma to szczególne znaczenie w systemach HVAC. Sterownik wykorzystuje sygnał z czujnika do regulacji ogrzewania, chłodzenia lub wentylacji. Błędny pomiar może więc powodować nieprawidłową reakcję całego układu. Dlatego lokalizacja czujnika temperatury powinna być określona już na etapie projektowania instalacji.

Gdzie zamontować czujnik temperatury w pomieszczeniu?

W przypadku pomieszczeniowych czujników temperatury najlepszym miejscem jest zazwyczaj wewnętrzna ściana pomieszczenia, w miejscu reprezentatywnym dla temperatury odczuwanej przez użytkowników.

Przy wyborze miejsca warto unikać:

• bezpośredniego nasłonecznienia,
• sąsiedztwa grzejników i innych źródeł ciepła,
• nawiewników i wywiewników wentylacyjnych,
• drzwi i okien, gdzie mogą występować przeciągi,
• miejsc za zasłonami,
• wnęk i miejsc o ograniczonej cyrkulacji powietrza,
• ścian, za którymi znajdują się kominy lub inne źródła ciepła.

Przykładowo w przypadku czujników QFA20 ich producent, marka Siemens, zaleca montaż na wewnętrznej ścianie klimatyzowanego pomieszczenia. Czujnik powinien znajdować się około 1,5 m nad podłogą i co najmniej 0,5 m od sąsiedniej ściany. Producent wskazuje również, aby nie montować go we wnękach, za zasłonami, w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
Nie należy jednak traktować tych wartości jako uniwersalnej instrukcji dla każdego modelu. Ostateczne miejsce montażu powinno zawsze odpowiadać zaleceniom producenta konkretnego czujnika.

Czujnik temperatury HVAC – najważniejsza zasada

W przypadku każdego czujnika temperatury HVAC najważniejsze jest zapewnienie mu warunków możliwie reprezentatywnych dla mierzonego obszaru.
Przykładowo czujnik pomieszczeniowy nie powinien być montowany bezpośrednio nad grzejnikiem, ponieważ temperatura w tym miejscu będzie wyższa niż w pozostałej części pomieszczenia. Podobnie montaż nad drzwiami lub bezpośrednio przy nawiewie może powodować pomiar temperatury powietrza, który nie odpowiada rzeczywistym warunkom w pomieszczeniu. Z tego powodu nie ma jednej uniwersalnej odpowiedzi na pytanie gdzie zamontować czujnik temperatury. Lokalizacja zależy od rodzaju czujnika i funkcji, jaką pełni w instalacji.

Czujnik Honeywell – montaż w pomieszczeniu

Przy czujnik Honeywell montaż należy więc rozpatrywać przede wszystkim przez pryzmat konkretnego modelu oraz jego zastosowania. Czujnik pomieszczeniowy powinien znajdować się w miejscu, które dobrze reprezentuje temperaturę strefy regulowanej.
W przypadku urządzeń montowanych na ścianie należy również zadbać o prawidłowe przyleganie podstawy do powierzchni montażowej oraz odpowiednie poprowadzenie przewodów.

Czujnik Siemens HVAC – gdzie go zamontować?

Również w przypadku urządzeń Siemens prawidłowy czujnik Siemens HVAC wymaga odpowiedniej lokalizacji.
Pomieszczeniowych czujników temperatury nie należy montować nad oknami, drzwiami, wywiewnikami powietrza ani w pobliżu źródeł ciepła. Nie powinny być również narażone na bezpośrednie działanie promieniowania słonecznego.
W praktyce czujnik najlepiej umieścić w miejscu, w którym powietrze może swobodnie przepływać wokół elementu pomiarowego, a temperatura jest reprezentatywna dla całej strefy.

Pomiar temperatury w HVAC – jaki czujnik wybrać?

Pomiar temperatury w HVAC może być realizowany w różnych punktach instalacji. W zależności od zastosowania wykorzystuje się różne rodzaje czujników.

Czujnik pomieszczeniowy

Służy do pomiaru temperatury powietrza w pomieszczeniu. Stosuje się go między innymi w układach sterowania ogrzewaniem, chłodzeniem i klimatyzacją.
Najważniejsza jest reprezentatywna lokalizacja – z dala od źródeł ciepła, przeciągów i bezpośredniego promieniowania słonecznego.

Czujnik kanałowy

Montuje się go w kanale wentylacyjnym lub klimatyzacyjnym. Jego zadaniem jest pomiar temperatury powietrza przepływającego przez kanał.
W tym przypadku miejsce montażu powinno zapewniać reprezentatywny pomiar strumienia powietrza, a element pomiarowy powinien znajdować się w odpowiednim miejscu kanału zgodnie z instrukcją producenta.

Czujnik przylgowy

Czujnik przylgowy montuje się bezpośrednio na powierzchni rury. Przykładem jest Siemens QAD26.220 dostępny w ofercie Astra Automatyka.
Czujnik ten może być montowany pod izolacją rury lub na fragmencie rury z usuniętą izolacją. Montaż pod izolacją skraca czas odpowiedzi czujnika. W instalacjach chłodniczych producent wymaga montażu pod izolacją. Powierzchnia rury w miejscu montażu powinna być gładka, a czujnik należy docisnąć do rury i zabezpieczyć opaską.

Czujnik zanurzeniowy

Czujnik zanurzeniowy mierzy temperaturę bezpośrednio w medium znajdującym się w instalacji. Takie rozwiązanie stosuje się między innymi do pomiaru temperatury wody.
W ofercie Astra Automatyka znajdują się między innymi zanurzeniowe czujniki Honeywell. Dostępne są wersje o różnych długościach elementu pomiarowego i zakresach temperatury, przeznaczone do różnych zastosowań.
W przypadku takiego czujnika kluczowe znaczenie ma odpowiednie miejsce w instalacji oraz zastosowanie właściwej tulei i długości elementu pomiarowego.

Gdzie nie montować czujnika temperatury?

Niezależnie od rodzaju urządzenia istnieje kilka miejsc, których należy unikać, jeżeli mogą zakłócać pomiar.
Czujnika temperatury nie powinno się umieszczać:

• bezpośrednio nad grzejnikiem,
• w bezpośrednim sąsiedztwie źródła ciepła,
• przy nawiewie lub wywiewie powietrza, jeśli powoduje to lokalne zaburzenie temperatury,
• przy często otwieranych drzwiach,
• bezpośrednio przy oknie,
• w miejscu narażonym na bezpośrednie działanie słońca,
• za zasłoną lub w zamkniętej wnęce,
• w miejscu, w którym przepływ powietrza jest nietypowy dla całej strefy.

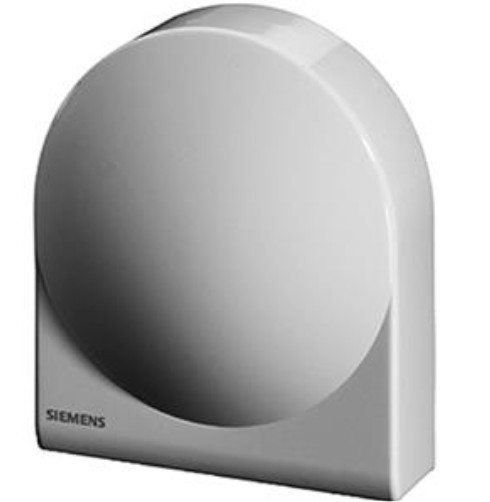

W przypadku czujników zewnętrznych należy dodatkowo uwzględnić wpływ promieniowania słonecznego, opadów i innych czynników atmosferycznych. Ponadto należy unikać montażu czujników zewnętrznych pod balkonami i okapami dachowymi oraz miejsc narażonych na stały kontakt z wodą.

Najczęstsze błędy podczas montażu czujnika temperatury

Nawet prawidłowo dobrany czujnik może nie zapewniać dokładnego pomiaru, jeżeli zostanie niewłaściwie zamontowany.

Do najczęstszych błędów należą:

Montaż w pobliżu źródła ciepła – Czujnik może wskazywać temperaturę wyższą niż rzeczywista temperatura w pomieszczeniu.

Montaż przy nawiewie – Bezpośredni strumień powietrza może powodować lokalne ochładzanie lub ogrzewanie elementu pomiarowego.

Montaż w miejscu nasłonecznionym – Promieniowanie słoneczne może podnosić temperaturę czujnika i zaburzać pomiar.

Niewłaściwy montaż czujnika przylgowego – Słaby kontakt z powierzchnią rury może wydłużyć czas reakcji i pogorszyć jakość pomiaru.

Niewłaściwe usytuowanie czujnika kanałowego – Jeżeli element pomiarowy nie znajduje się w reprezentatywnej części strumienia powietrza, wskazanie może nie odpowiadać rzeczywistej temperaturze medium.

Jak zapewnić dokładny pomiar temperatury?

Prawidłowy montaż czujnika temperatury można sprowadzić do kilku podstawowych zasad:

1. Dobierz czujnik odpowiedni do miejsca i rodzaju pomiaru.
2. Sprawdź instrukcję montażu konkretnego modelu.
3. Umieść czujnik w miejscu reprezentatywnym dla mierzonej strefy.
4. Unikaj lokalnych źródeł ciepła i chłodu.
5. Nie narażaj czujnika na bezpośrednie promieniowanie słoneczne, jeżeli producent tego zabrania.
6. W przypadku czujników przylgowych zapewnij dobry kontakt z powierzchnią rury.
7. W przypadku czujników kanałowych i zanurzeniowych zastosuj sposób montażu określony przez producenta.

Podsumowanie

Lokalizacja czujnika temperatury ma bezpośredni wpływ na jakość pomiaru i działanie automatyki HVAC. Czujnik pomieszczeniowy powinien znajdować się w miejscu reprezentatywnym dla temperatury strefy, z dala od grzejników, nawiewów, okien, drzwi i bezpośredniego nasłonecznienia.
W przypadku czujników instalowanych na rurach, w kanałach wentylacyjnych lub bezpośrednio w medium zasady montażu są inne. Dlatego najważniejszy jest dobór właściwego typu czujnika oraz przestrzeganie instrukcji producenta.
Astra Automatyka oferuje czujniki temperatury Honeywell, Siemens oraz innych producentów przeznaczone do zastosowań w automatyce budynkowej i instalacjach HVAC.

Potrzebujesz dobrać czujnik temperatury do konkretnej instalacji? Skontaktuj się z Astra Automatyka – pomożemy dobrać odpowiedni model i sposób pomiaru.

FAQ – montaż i lokalizacja czujnika temperatury

Gdzie najlepiej zamontować czujnik temperatury w pomieszczeniu?Czujnik temperatury w pomieszczeniu najlepiej zamontować na wewnętrznej ścianie, w miejscu reprezentatywnym dla temperatury całej strefy. Należy unikać bezpośredniego nasłonecznienia, sąsiedztwa grzejników, nawiewników, drzwi, okien oraz miejsc, w których występują przeciągi.

Na jakiej wysokości zamontować czujnik temperatury?
W przypadku wielu pomieszczeniowych czujników temperatury zaleca się montaż około 1,5 m nad podłogą. Dokładne wymagania mogą się jednak różnić w zależności od modelu, dlatego zawsze należy sprawdzić instrukcję producenta konkretnego czujnika.

Czy czujnik temperatury można zamontować nad grzejnikiem?
Nie jest to zalecane. Ciepło emitowane przez grzejnik może powodować zawyżenie odczytu i sprawić, że czujnik będzie wskazywał temperaturę wyższą niż rzeczywista temperatura w pomieszczeniu.

Czy czujnik temperatury może być zamontowany przy oknie?
Lepiej unikać takiej lokalizacji. W pobliżu okna mogą występować przeciągi oraz wahania temperatury, a bezpośrednie promieniowanie słoneczne może dodatkowo zaburzać pomiar.

Czy czujnik temperatury można zamontować przy nawiewniku?
Bezpośrednie umieszczenie czujnika przy nawiewniku nie jest dobrym rozwiązaniem. Strumień powietrza może powodować lokalne ochładzanie lub ogrzewanie czujnika, przez co jego wskazania nie będą reprezentatywne dla całego pomieszczenia.

Gdzie zamontować czujnik temperatury HVAC w kanale wentylacyjnym?
Czujnik kanałowy należy zamontować w miejscu zapewniającym reprezentatywny pomiar temperatury przepływającego powietrza. Dokładna lokalizacja i sposób montażu zależą od konstrukcji kanału oraz zaleceń producenta konkretnego czujnika.

Gdzie zamontować czujnik przylgowy temperatury?
Czujnik przylgowy montuje się bezpośrednio na powierzchni rury. Powierzchnia powinna być odpowiednio przygotowana, a element pomiarowy powinien mieć dobry kontakt z rurą. W zależności od zastosowania czujnik może być montowany pod izolacją lub na odpowiednio przygotowanej powierzchni rury.

Czym różni się czujnik pomieszczeniowy od kanałowego?
Czujnik pomieszczeniowy mierzy temperaturę powietrza w pomieszczeniu, natomiast czujnik kanałowy służy do pomiaru temperatury powietrza przepływającego w kanale wentylacyjnym lub klimatyzacyjnym. Nie powinny być stosowane zamiennie bez sprawdzenia ich przeznaczenia i parametrów.

Czy czujnik Honeywell można zamontować w dowolnym miejscu?
Nie. Montaż czujnika powinien być wykonany zgodnie z przeznaczeniem konkretnego modelu oraz instrukcją producenta. Czujnik pomieszczeniowy powinien być umieszczony w reprezentatywnym miejscu, natomiast czujniki przylgowe, kanałowe czy zanurzeniowe wymagają odpowiedniego sposobu instalacji.

Jak prawidłowo zamontować czujnik Siemens HVAC?
Sposób montażu zależy od konkretnego modelu. W przypadku pomieszczeniowych czujników Siemens należy wybrać miejsce reprezentatywne dla temperatury strefy i unikać źródeł ciepła, bezpośredniego nasłonecznienia, nawiewów, okien i drzwi. Czujniki kanałowe, przylgowe i zanurzeniowe wymagają odpowiedniego montażu zgodnie z dokumentacją producenta.

Co może powodować błędny pomiar temperatury?
Na dokładność pomiaru mogą wpływać między innymi: niewłaściwa lokalizacja czujnika, bezpośrednie nasłonecznienie, sąsiedztwo grzejnika, nawiew zimnego lub ciepłego powietrza, przeciągi, niewłaściwy kontakt czujnika z rurą oraz nieprawidłowy montaż.

Jak wybrać czujnik temperatury do instalacji HVAC?
Najpierw należy określić miejsce i rodzaj pomiaru – pomieszczenie, kanał wentylacyjny, rura czy medium. Następnie trzeba sprawdzić zakres temperatury, typ elementu pomiarowego, sygnał wyjściowy oraz wymagania automatyki, z którą czujnik będzie współpracował. Ważne jest również przestrzeganie zaleceń producenta dotyczących montażu.
